检测项目
氙灯老化试验的原理
用经过滤光器滤过的氙弧灯光对涂层进行人工气候老化或人工曝露辐射，其目的是为了使涂层在经受一定的曝露辐射能后，使选定的性能产生一定程度的变化，或者使涂层达到一定程度的老化所需要的曝露辐射能。被选中进行检测的性能应该是涂层在实际应用中重要的性能。可将曝露涂层的性能与同样制得的未经曝露的涂层(对比试样)性能相比较。
自然气候中，太阳光辐射被认为是涂层老化的主要原因，窗玻璃下的曝露辐射原理是相同的。因此对于人工气候老化和人工曝露辐射而言，模拟太阳光辐射是至关重要的。氙弧辐射源经过两种不同的光过滤系统之一来改变其产生的辐射光谱分布，分别模拟太阳辐射的紫外和可见光的光谱分布，模拟3mm厚的窗玻璃滤过的光辐射的紫外和可见光的光谱分布。
两种光谱的能力分布是描述滤光器滤过的光辐射在低于400nm波长紫外光范围内的福照度值和允许的偏差，此外CIE NO.85中有波长至800nm的福照度标准(GB/T 1865-2009附录B)，因为只在该范围内，氙弧辐射能更好地模拟太阳辐射。
曝露设备在测试过程中，由于氙弧和滤光系统的老化，辐照度可能会变化。这种变化尤其发生在对聚合物材料光化学影响最大的紫外光范围。因此不仅要计量曝露的时间，而且要测量400nm以下的波长范围或在规定波长例如340nm处的曝露辐射能，并将这些值作为涂层老化参照标准值。
精确的模拟气候条件的各个方面对涂层的作用是不可能的，因此氙灯老化试验箱SC/SN模拟窗玻璃滤过的太阳辐射试验称为人工辐射曝露。
氙灯老化试验标准 | ||
常规条件 | ISO 4892-2:2013 Cycle 1、2(塑料) | 塑料--实验室光源暴露方法--第2部分：氙弧灯 |
ISO 11341:2004 Cycle A (涂料和清漆) | 色漆和清漆--模拟自然老化和对模拟辐射物的曝光-对过滤的氙弧辐射物的曝光 | |
GB/T 16422.2-2014(塑料) | 塑料 实验室光源暴露试验方法 第2部分:氙弧灯 | |
GB/T 1865-2009 Cycle A（涂料和清漆） | 色漆和清漆 人工气候老化和人工辐射曝露 滤过的氙弧辐射 | |
ASTM D1148-2013a(橡胶) | 橡胶变质-热及紫外线使浅颜色表面变色的试验方法 | |
非常规条件 | ASTM G155-2013 cycle 1~11(非金属材料) | 非金属材料曝晒用氙弧灯设备操作规程 |
ASTM D2565-2016 cycle 1(塑料,室外) | 室外用塑料氙弧光曝露规程 | |
ASTM D4459-2012(塑料,室内) | 室内用塑料的氙灯老化暴露规程 | |
ASTM D6695-2016 cycle 1~5 (涂料) | 油漆及相关涂料氙弧光曝露规程 | |
ASTM D3424-2011 Method3,4(印刷品) | 印刷品相对耐光性和耐侯性评定规程 | |
ASTM D4355-2014(土工布) | 通过用氙弧光型设备曝露于光、潮气和热测定土工布变坏的试验方法 | |
ISO 11341:2004 cycle B,C,D(涂料) | 色漆和清漆--模拟自然老化和对模拟辐射物的曝光-对过滤的氙弧辐射物的曝光 | |
UL 1581-2001 REV.3:2008 Section 1200(塑料) | 电线、电缆和软线的参考标准 | |
AATCC 169-2003 Option 1(纺织品) | 纺织品耐候性：氙灯曝光 | |
ASTM G155-2013(非金属材料) | 非金属材料曝晒用氙弧灯设备操作规程 | |
ISO 105 B04:1994 | 纺织品.颜色牢度试验.第B04部分:耐气候影响的色牢度:氙弧灯 | |
1.标准试样尺寸:长 50-150 mm,宽 70 mm,厚< 8 mm. 每样最多测试3片,若测试样品多于3片,价格将会有所上调;
2.特殊制品、较大样品且不可切割的协商报价;
GB/T 1865-2009 色漆和清漆 人工气候老化和人工辐射曝露 滤过的氙弧辐射试验步骤：
1、将试板放置在试板架上，使试板周围的空气可以流通。
2、正常试验中，将黑标准（BST）设置在（65±2）℃或黑板温度（BPT）（63±2）℃。如果暴露过程中，样板被周期性的润湿，BST/BPT应在每一干燥过程的最后阶段测定。即使非连续光照运行的模式下黑标准温度计或黑板温度计的使用也不间断。
当测定颜色bianh变化时，将BST设置为（55±2）℃或将BPT设置为（50±2）℃，在高温下，漆基可能会大量降解导致粉化、失光。难以对变色作精确评定。
如果使用黑板温度计，它的类型以及固定在样板架上的方式应在报告中注明。
经各方商定，也可以使用其他测试温度，但要在报告中注明。
3、试验箱体内kong空气的温度
正常试验下，试验箱内的空气温度为（38±3）℃。
4、样板的暴露
对样板及辐射量测定仪的暴露采用连续或周期性改变辐照度的方式，无论那种方式都连续使用黑标温度计或黑板温度计。
非连续方式运行时，通过样板架fa翻转180℃使ya样板转向或转离辐射源来产生周期性的变化。
5、样板的润湿及试验箱体的相对温度

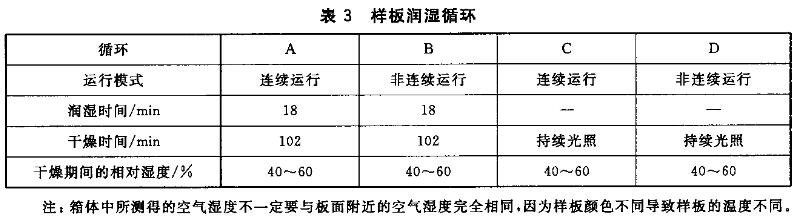

除非另有shangd商定，按循环A和B的规定周期性的润湿样板，或按循环C和D的规定使试验箱中的相对湿度保持恒定。
循环A和循环B用于人工气候老化，循环C和循环D用于模拟玻璃窗下的暴露辐射。
湿润过程中，辐射暴露不应中断。
等等步骤
GB/T 16422.2-2014 塑料 实验室光源暴露试验方法 第2部分:氙弧灯试验步骤
1.试样固定
将试样以不受任何外加应力的方式固定于试样架上，每件试样应作不易消除的标记，标记不应标在G B /T 16422.2- 1999后续试验要用的部位上。为了检查方便，可以设计试样放置的布置图。
如果必要，在试样被用于测定颜色和外观的变化试验时，在整个试验期间可用不透明物遮盖每个试样的一部分，以比较遮盖面与暴露面，这对于检查试样的暴露过程是有用的。但试验结果应以试样暴露面与保存在暗处的对照试样的比较为准。
2 暴露
在试样投入试验箱前，应保证设备是在所选定的试验条件下运转(见第 6 章)，在试验过程中应保持恒定 。
试样暴露应达到规定的暴露期。如果需要，可将辐照度测定装置同时暴露。最好是经常变换试样的位置，以减少任何暴露的局部不均匀性。变换试样的位置时，应保持试样初始固定时的取向。
如果需要取出试样作定期检查，应注意不要触摸或破坏试样表面。检查后.试样应按原状放回各自试样架或试验箱，保持试验表面的取向与检查前一致。
3 辐射暴露的测量
如果使用光剂量测量仪，它的安装应使辐射计能够显示试样暴露面上的辐照度。
对于所选择的通带，在暴露周期内的辐照度，用在暴露平面上单位面积的人射光谱辐射能量表示，单位是焦耳每平方米。
4 试样暴露后性能变化的测定
按GB/T 15596的规定进行。
