检测项目
钢丝绳扭转测试分为两种试验方法：单向扭转试验和双向扭转试验。
单向扭转试验原理：试验绕自身轴线向一个方向均匀旋转360°作为一次扭转至规定次数或试验断裂。
双向扭转试验原理：试样绕自身轴线先向一个方向均匀旋转360°作为一周，扭转至规定次数后，向相反方向旋转至规定次数或试样断裂。
GB/T 239.1-2012 金属材料 线材第一部分：单向扭转试验方法
GB/T 239.2-2012 金属材料 线材第二部分：双向扭转试验方法
ISO 7800:2012 金属材料 线材单向扭转试验
ASTM A938-07(2013) 线材扭转试验的标准试验方法
扭转试验样品要求：钢丝要求长度600mm以上
试验程序
1.将试样置入试验机夹头中，使其轴线与夹头中轴线相重合，这样可确保试样在试验过程中保持平直，除非另有规定，可以对试验持续施加拉紧力，拉紧力不得大于该线材公称抗拉强度相应力值得2%。对直径（或特征尺寸）为10mm~14mm的钢线材无需施加拉紧力。
2.将试样置入试验机夹头后，以一合适的恒定速度旋转可转动夹头，直至试样达到规定的扭转次数N，或断裂为止。根据夹头带动试样所旋转的完整圈数来记数。

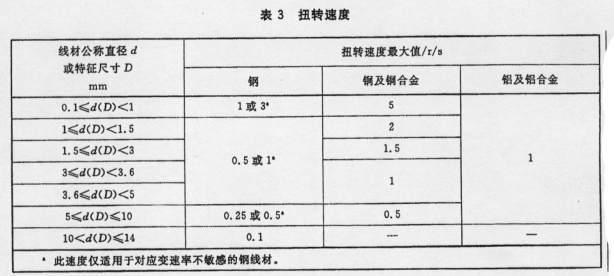

3.除非另有规定，否则扭转速度不应超过下表中的规定值。该表中钢、铜及铜合金、铝及铝合金线材应根据其直径选用对应的扭转速度。
4.当试样的扭转次数N，达到有关标准规定时，则可以认为该试样通过测试而不必考虑断口位置。如果试样未达到有关标准所规定的扭转次数，且断口位置在离夹头2d（D）范围内，则可判定该试验无效，应重新取样进行复测。
5.可以根据附录C来评估试样的扭转断裂类型。
试验程序
1.试验一般应在10℃~35℃的室温下进行，如有特殊要求，试验温度应为23℃±5℃。
2.将试样置于试验机夹持钳口中，使其轴线与夹头轴线相重合。为使试样在试验过程中保持平直，应施加一定的预拉紧力，但该拉紧力不得大于该线材公称抗拉强度的2%。
3.试样固紧在试验机夹头后，以不大于1转/秒（当线材直径≥5mm时，以0.5转/秒）的恒定速度旋转可转动夹头，用相关标准规定的转数向一个方向转动后，再以相同的转速向相反的方向转动到规定次数或断裂。一转为360°。
除非相关标准有特殊说明，试验后目测检查夹头之间的试样情况。
4.如果正向扭转时断裂，按照GB/T 239.1执行。反向扭转后没有明显缺陷说明试样符合试验要求。
